真空耙式干燥機
概述

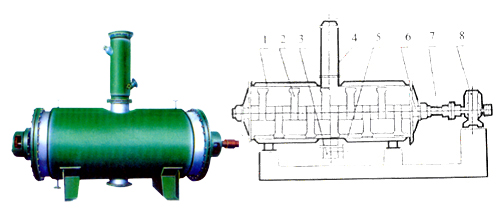

具有結構簡單，操作方便，使用周期長，性能穩定可靠，蒸汽耗量小，適用性能強，產品質量好，特別適用于不耐高溫、易燃、調溫下易氧化的膏狀物料的干燥，該機經用戶長期使用證明是一良好的干燥設備。原理：被干燥物料從殼體上方正中間加入，在不斷正反轉動的耙齒的攪拌下，物料軸向來回走動，與殼體內壁接觸的表面不斷更新，受到蒸汽的間接加熱，耙齒的均勻攪拌，粉碎棒的粉碎，使物料表面水分更有利的排出，氣化的水分經干式除塵器、濕式除塵器、冷凝器，從真空泵出口處放空。結構：真空耙式干燥機的主要部件。
１、殼體 ２、耙齒 ３、出料裝置 ４、加料裝置 ５、粉碎棒
６、密封裝置 ７、攪拌軸 ８、傳動裝置
適用物料
泥漿狀、高糊狀 100目以下物料、各種顏料、泥頭狀物料 濾并 離心機濾并純堿洗滌劑、堿石淀粉、染料 顏料、粘土灰等、粘土等、水泥等。
適當條件下應用
100目以下物料 溶液 合成纖維、結晶 真空液、乳濁液 甘薯片、礦砂等 懸浮液
型號和技術特性
|
主要參數型號 |
公稱容積 |
傳熱面積 |
一次裝料 |
絕對工作壓力 |
操作溫度 |
主軸轉速 |
材質 |
重量 |
電機功率 |
外形尺寸 長×寬×高 |
|
筒體內 |
夾套內 |
|
XPG0.5 |
0.5 |
1.86 |
0.2 |
0.021 |
0.686 |
435 |
15-20 |
|
|
注：3 |
|
|
輔：5.5 |
|
XPG1 |
1 |
6 |
0.75 |
0.021 |
0.686 |
435 |
9 |
A3 |
3400 |
5.5 |
3700×945×3270 |
|
1Cr18Ni9Ti |
3300 |
|
XPG2 |
2 |
8 |
1.2 |
0.021 |
0.588 |
425 |
9 |
A3 |
4900 |
11 |
4570×1130×3455 |
|
1Cr18Ni9Ti |
4800 |
|
XPG3 |
3 |
11.5 |
11.5 |
1.021 |
0.588 |
425 |
9 |
A3 |
6400 |
15 |
6076×1130×2980 |
|
1Cr18Ni9Ti |
6300 |
